Партнерская Программа по Исследованиям и
Инновационным разработкам на 2022-2023 годы
Проект № 5
Композиционный материал с поляризованной сотовой структурой
(доработка технологии)
В рамках партнерской Программы в 2022 году предполагается доработать базовый технологический цикл производства нового высокопрочного композиционного материала, имеющего инновационную поляризованную сотовую структуру – для его полноценного промышленного производства.Новейший композиционный материал, при относительно высокой прочности имеет более низкую плотность, а соответственно и малый вес – за счет формирования в теле готовой детали из композита особой поляризованной сотовой структуры. |
Инновационному композиционному материалу название еще не придумано. Технологический цикл промышленного производства Изделий из нового композиционного материала будет сформирован на основе уже апробированного нами специального полимер-базальтового композиционного материала.Разработка уникального низко затратного метода изготовления сверхлегких, но прочных композиционных деталей проводилась в ходе работ по созданию коррозионностойкого корпуса для нового автомобиля-Амфибии, подробнее см. разделе: Инновационные разработки 2020-2021 годов. |
В состав инновационного композиционного материала с сотовой структурой включены именно те компоненты, которые производятся непосредственно на территории РФ.Инновационный композиционный материал с особой поляризованной сотовой структурой позволит изготавливать недорогие высокопрочные детали большого размера и в короткие сроки, например для корпусов:
|
По сравнению с обычными карбоновыми изделиями, детали из нового материала. за счет инновационной поляризованной сотовой структуры обладают следующими основными преимуществами:■ Масса детали, выполненной из нового композиционного материала значительно ниже аналогичных карбоновых изделий, изготовленных по существующим технологиям, в том числе и за счет заметного уменьшения массы связующего материала, который здесь распределяется особым образом.■ Фактическая трудоемкость и соответственно стоимость изготовления детали из нового композиционного материала при ручном методе формирования слоев – почти в 2 раза меньше |
аналогичных карбоновых изделий, и конечно будет многократно дешевле при использовании методов механической намотки углеродно-волоконной нити.■ Прочность деталей, имеющих инновационную поляризованную сотовую структуру, не менее чем на 20-25% выше аналогичных карбоновых изделий, изготовленных существующими методами.■ Новый материал также обладает должной термостойкостью, хорошими показателями упругости и уникальной эластичностью.■ Очень важно, что новый композиционный материал лучше противостоит ударным нагрузкам и более стойкий на излом. |
Например, новые композиционные изделия с поляризованной сотовой структурой, работающие под нагрузкой, в случае фактического получения множественных сквозных повреждений, в частности от пуль различного калибра – не разрушаются мгновенно на отдельные части, в отличие от карбоновых деталей.При этом данные изделия с поляризованной сотовой структурой (с указанными повреждениями) способны в течение еще относительно длительного отрезка времени не терять свою базовую несущую способность, в том числе и при кратковременном воздействии дополнительных нагрузок. |
Фото испытаний под нагрузкой опытного образца из композиционного материала с поляризованной сотовой структурой (часть Изделия) |
Фото взвешивания опытного образца из композиционного материала с поляризованной сотовой структурой (часть Изделия) |
Сегодня изготовление больших карбоновых деталей с многомерными плоскостями в основном выполняется ручным методом, и поэтому изрядно трудоемко, это же относится и к изготовлению композиционных Изделий с поляризованной сотовой структурой сложных форм и конфигураций. |
Поэтому с января 2022 г. специалистами, участвующими в нашем Проекте начата разработка специальной технологии для использования при изготовлении сложных композиционных Изделий с поляризованной сотовой структурой – метода механической намотки углеродно-волоконной нити, известного и очень эффективного производственного метода. |
Проект № 6

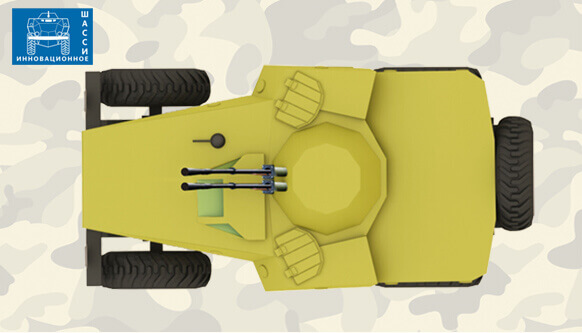

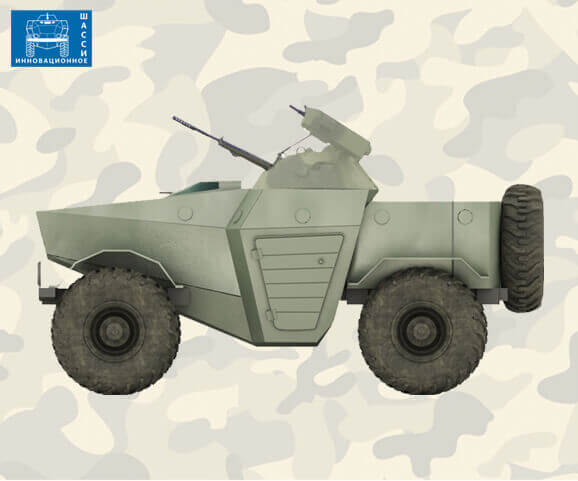

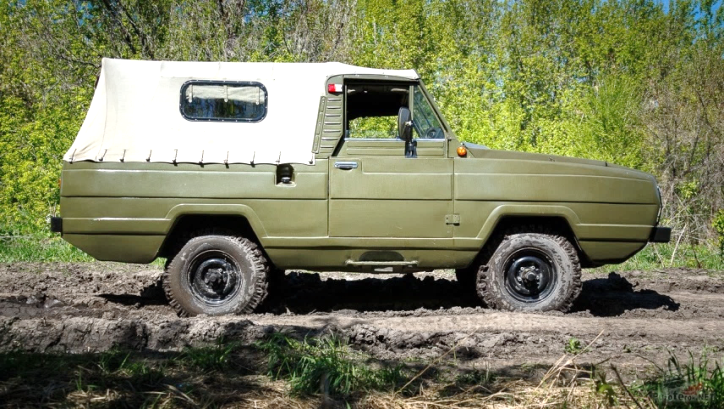

Десантируемый штурмовой броне-модуль амфибия: ДШБ-МА
(продолжение работ)
В рамках партнерской Программы продолжаются работы по созданию уникальной сверхкомпактной бронированной машины на колесно-гусеничном ходу: десантируемый штурмовой броне-модуль амфибия (ДШБ-МА).Сверхкомпактная боевая амфибия-болотоход ДШБ-МА предназначена для массового оснащения ВДВ, морской пехоты и Сухопутных Войск в качестве дополнительного (к БМП, БМД, БТР) и высокоманевренного огневого средства подразделений, участвующих в боевых операциях в населенных пунктах, захвата плацдармов на противоположном берегу реки и пр. |
Приоритетное назначение ДШБ-МА: обеспечение эффективного ведения боевых действий в стесненных условиях городской застройки, внутри ЗДАНИЙ и СООРУЖЕНИЙ с возможностью перемещения по лестничным маршам, а также в сложных условиях горной местности, в лесной и болотистой местности (амфибия-болотоход), а также в условиях масштабного применения противником беспилотных летательных аппаратов (БпЛА).ДШБ-МА – это некий аналог скоростных и легких боевых средств, используемых в период 2-й мировой войны в высокомобильных мотоциклетных подразделениях, когда на тяжелом мотоцикле с коляской, оснащенной ручным пулеметом размещались 2-3 стрелка.Предполагается, что с учетом компактных габаритов и малой массы броне-амфибии, военно-транспортный вертолет типа Ми-8 за один рейс сможет внутри транспортировать две таких бронемашины и отделение десантников.ДШБ-МА – это инициативная разработка для Минобороны РФ на основе существующего прототипа с уникальными характеристиками, |
причем на 1-м этапе серийного производства машина предполагается только с 2-х местной броне-капсулой для экипажа.В дальнейшем, когда для передвижения броне-амфибии на любой местности и по различным поверхностям будет разработан автопилот с искусственным интеллектом или на машину будет устанавливаться относительно недорогая система автономного интеллектуального управления вооружением – бронемашину предполагается выпускать только в одноместном исполнении.А в недалеком будущем, броне-капсула для экипажа, возможно, будет заменена на компактный и более мощный оружейный модуль с усовершенствованным комбинированным шасси: автономный робототехнический оружейный комплекс (АРТоК).Комплекс АРТоК предназначается для оперативного и эффективного ведения боевых действий внутри ЗДАНИЙ и ПОМЕЩЕНИЙ, в подземных сооружениях и пещерах, на горных тропах, в густом лесу и в других сложных условиях. |
Основные особенности и преимущества десантируемого штурмового
броне-модуля амфибии (броне-амфибия) по отношению к другим боевым машинам
1. Высокая аэромобильность и компактность броне-амфибий ДШБ-МА |
■ За счет сверхкомпактных габаритов и малой массы, ДШБ-МА обладает уникальными аэромобильными возможностями, например, вертолетом типа Ми-8 смогут перевозиться сразу две 2-х местные броне-амфибии.В несколько раз больше машин ДШБ-МА возможно будет разместить в военно-транспортном самолете типа Ан-12. Даже останется место для боевой группы или для одной машины БМД-2 (в 13-ти метровом |
грузовом отсеке самолета может поместиться всего 2 шт. БМД-2).■ Исходя из опыта разработчиков, участвующих в нашем Проекте, основные и важные элементы конфигурации сверхлегкой броне-амфибии ДШБ-МА будут сконструированы с учетом особенностей ее десантирования с летательных аппаратов.В связи с этим, в последующем, всем опытным образцам основных модификаций броне- |
амфибии предстоит полный цикл копровых испытаний.■ При размещении бронемашин ДШБ-МА на площадке хранения или в машинном боксе, по габаритам, 2-х местные броне-амфибии в количестве 4-х штук будут занимать практически такую же площадь как один БТР-80(82) или одна БМП-3 (БМД-4). |
2. Вооружение броне-амфибий ДШБ-МА |
■ На данном этапе, оснащение машины предполагается низкопрофильной облегченной башенной установкой (без размещения стрелка), в которой броней защищены только важные части оружия, прицельные комплексы и приспособления, при этом перезарядка и управление вооружением осуществляется непосредственно из 2-х местной броне-капсулы салона машины.■ В компактной башенной установке размещаются крупнокалиберное штурмовое оружие кал. 12,7 мм, типа АШ-12 или другое с бронебойными патронами, а также ручной пулемет кал. 5,45 (7,62) мм в модификации: со складным или отстегивающимся прикладом или пистолет-пулемет кал. 9,0 мм с возможностью использования разнообразного боепитания: дисковой магазин или патронный короб.■ В целях транспортировки компактных бронемашин внутри вертолета типа Ми-8, для соблюдения необходимого габарита по высоте (до 1,72 м), башенная установка выполняется складывающейся и дополнительно оснащается |
специальными механизмами быстрого подъема-опускания во внутрь броне-капсулы вооружения и прицельных комплексов.■ Вертикальные углы наведения оружия ДШБ-МА предполагаются примерно в диапазоне от -30° до +80°, по горизонтали – 360°, механизм наведения оружия: ручной и полуавтоматический.■ При необходимости оружие, размещенное в башенной установке, может быть также использовано автономно, в дополнение к штатному оружию экипажа, например, при повреждении машины или при действиях в горах, внутри зданий и сооружений, когда перемещение машины затруднено завалами или малой шириной дверных проемов в помещениях.■ С целью использования башенного вооружения машины автономно, производится экстренная разблокировка фиксаторов вооружения в башенной установке, и оружие быстро снимается с креплений. |
■ Предусматривается и возможность дистанционного управления вооружением башенной установки, например, при расположении машины в засаде или на блокпостах, с этой целью отдельные модификации ДШБ-МА могут комплектоваться ПДУ с заданной дальностью действия (управление по проводам или другим каналам связи).■ Машина также оснащается 1-2 ручными гранатометами с термобарическим зарядом, а при необходимости, в комплект базового вооружения (вместо указанного выше), может входить автоматический гранатомет типа АГС, ПТРК, ПЗРК и др. виды легких вооружений, при этом часть резервного комплекта боезапаса может размещаться в закрывающихся контейнерах в комбинированном грузовом отсеке машины. Броне-амфибия имеет достаточную грузоподъемность и при необходимости в грузовом отсеке машины могут устанавливаться специальные выносные крепления для скамеек, на которых могут разместиться еще несколько солдат (на суше). |
3. Низкая уязвимость бронемашин амфибийного комплекса ДШБ-МА от различных средств поражения противника, достигается: |
■ Достойной защищенностью машины, которая обеспечивается броне-защитой не менее 2-го класса по новому стандарту РФ: ОТТ-9.1.12.1-2010, что соответствует 3-му классу по предыдущему ГОСТ Р 50963, с применением инновационной противоминной защиты на комбинированных физических принципах, а также низким силуэтом, малыми габаритами и высокими скоростными характеристиками (в малоразмерную, скоростную цель сложнее попасть).■ Уникальной маневренностью сверхкомпактной броне-амфибии (сверхмалый радиус поворота, с |
разворотом на месте), а соответственно способностью к быстрому рассредоточению группы машин в различных направлениях (по фронту и глубине), в том числе и в условиях лесистой или гористой местности.
|
форм (для снижения радиолокационной заметности), специального маскировочного окраса и других элементов малозаметности.■ Низкая уязвимость множественной цели из нескольких групп боевых машин ДШБ-МА обуславливается малой вероятностью их одновременного уничтожения противником, а также незначительной ценностью этих машин, при использовании противником для их поражения высокоточного оружия: ракет с ударных БпЛА, «барражирующих боеприпасов», РСЗО и др. систем – слишком «дешевая» цель в сравнении с БМП или БТР. |
4. Тактические особенности и возможности использования броне-амфибий в сложных условиях местности |
■ В числе тактических особенностей группового применения броне-амфибий ДШБ-МА: возможность их непосредственного использования в боевых группах прикрытия подразделений разведки: инженерной, артиллерийской, химической и других, а также в составе походного охранения, патрульных и дежурных сил.Это близкий аналог высокомобильных боевых мотоциклетных подразделений, активно применявшихся в период 2-й мировой войны, где 2-3 стрелка размещались на мотоцикле с коляской, оснащенной ручным пулеметом.■ В населенных пунктах, в целях оперативной «зачистки» передовых позиций противника от танкоопасных средств: расчетов ПТРК и гранатометчиков, а также уничтожения пулеметчиков противника, ДШБ-МА могут применяться по принципу «высокоманевренных малых тактических отрядов» для локальной и мгновенной огневой поддержки пехоты – непосредственно в передовых боевых порядках.
|
зданий, используемых противником как опорные пункты.■ Даже на ограниченной территории проведения боевой операции, за счет сверх малых габаритов машин боевого комплекса ДШБ-МА, обеспечивается возможность сосредоточения значительного количества огневых средств, одновременно воздействующих на противника с бронемашин, участвующих в боевой операции, что помогает существенно снизить потери атакующих подразделений при штурме опорных пунктов.■ Предусматривается возможность эффективного использования машин ДШБ-МА в составе инженерно-штурмовых и диверсионных групп, а также для локальной огневой поддержки действий штурмовых групп в ходе боев в квартальной застройке, с оперативным маневрированием внутри зданий и сооружений – за счет использования уникальных особенностей сверхкомпактной машины, в том числе разворота практически на месте.■ С целью эффективного проведения операций внутри зданий и сооружений, машину предполагается оснащать ПНВ и тепловизорами, таранными элементами для пролома дверей и легких перегородок. Предполагается также оснащение бронемашины устройствами, обеспечивающими поражение противника в недоступных для проезда машины помещениях (малая ширина капитальных дверных проемов), при этом ряд модификаций машины будут |
способны перемещаться и по лестничным маршам шириной не менее 1,4 м.■Предполагается, что компактные, инновационной конструкции броне-амфибии ДШБ-МА будут способны форсировать водные преграды со скоростью до 30-35 км/час. В связи, с чем возможно их участие в операциях по быстрому захвату плацдармов на противоположном берегу реки.
|
5. Особенности высокой проходимости броне-амфибии-болотохода по различным поверхностям |
■ Специальная конструкция и базовое оснащение амфибии обеспечивают возможность скоростного преодоления вязкой топи болот и различных водных преград, при этом высокие показатели плавучести машины достигаются не только ее малой массой, но и объемно-модульными водоизмещающими элементами из нового полимер-базальтового композиционного материала.■ Для скоростного хода по воде используется гребной винт с опускаемой колонкой, а для перемещения по вязкой топи болот на колеса броне-амфибии устанавливаются насадки |
(быстросъемные) с боковыми гребнями, а также дополнительные устройства, используемые, в том числе и для повышения скорости движения по песку, глубокому снегу и пр.■ Для броне-амфибии 4х4, при относительно большом дорожном просвете, но малом расстоянии по осям колес, предусмотрен низкий центр тяжести – в целях хорошей устойчивости на высоких скоростях и при преодолении различных препятствий и не широких траншей.
|
ДШБ-МА при повышенном волнении водной поверхности.■ Также броне-амфибия оснащается: устройством уменьшения колесной базы и механизмом, обеспечивающим малый радиус поворота, с возможностью оперативного разворота машины практически на месте. Эти качества необходимы машине при маневрировании внутри зданий и сооружений, а также для обеспечения высоких показателях проходимости броне-амфибии в условиях сложной местности. |
6. Трансформер - устройство уменьшения колесной базы броне-амфибий ДШБ-МА |
■ В инновационной конструкции амфибии предусмотрено специальное устройство уменьшения колесной базы – для реализации ряда особых преимуществ: высокой маневренности внутри зданий и передвижения |
машины с большим ускорением, а также для обеспечения в условиях авиа-десантирования минимальной транспортной длины, с целью размещения большего количества машин в грузовом отсеке летательного аппарата. |
■ Перевод из состояния полной колесной базы в положение минимальной колесной базы и обратно, осуществляется специальным механизмом с защищенным гидроприводом, при этом предусмотрено дублирование и в ручном режиме. |
7. Другие особенности и преимущества бронемашин амфибийного комплекса ДШБ-МА |
■ Агрегатная комплектация броне-амфибии рассчитана на применение агрегатов и узлов серийных шасси только производства РФ.■ В броне-амфибии ДШБ-МА несущей конструкцией является броне-капсула экипажа, к которой крепятся шасси, комбинированный грузовой отсек и другие основные элементы машины. |
■ В рамках комплексной Программы противоминной защиты, на броне-амфибию предполагается также установить инновационные устройства обеспечения эвакуационного хода машины, легкие и компактные, предусмотренные специально для данного типа Изделий.■ Для существенного уменьшения массы броне-амфибии, в конструкции предусмотрено |
применение нового недорогого сотового композита, из которого будут выполнены элементы внешних глиссирующих обводов корпуса, компоненты грузового отсека, колесные арки и прочие детали машины.В настоящее время по инновациям, используемых в данном Проекте, сформированы соответствующие заявки на Патенты РФ для рассмотрения Роспатентом. |
